QGIS電子地図操作 第18回 ラベルの移動

ラベルを移動

QGIS備忘録

ラベルの重なりに困ったことは多い。

特に鉄道路線となるとラインの上に駅があり、この駅にラベルを付けると必ずといっていいほど重なる。

f:id:greengreengrass:20190112175400p:plain

いままで座標により一斉にあっちへ、こっちへ移動しながら大部分のラベルが見える位置を探し出していた。

しかし、個別に移動ができる。

f:id:greengreengrass:20190112175647p:plain

ラベルを移動させたいレイヤーを選択し、メニューバーの「ラベルとダイヤグラムの移動」を押す。

するとマウスカーソルが十字に変わるので、移動させたいラベルをドラッグ・アンド・ドロップするだけだ。

移動させるラベルをクリックすると周囲が薄い緑色に変わり移動が可能となる。

それを希望の場所にドラッグ・アンド・ドロップすればOK

f:id:greengreengrass:20190112180312p:plain

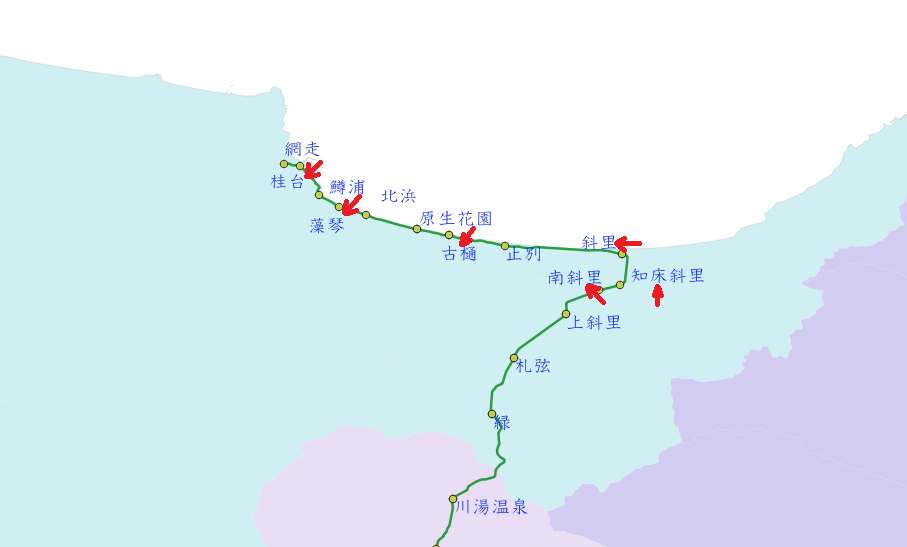

整備した結果は以下。方向は自由に動かせる。

f:id:greengreengrass:20190112180857p:plain

ラベル全部を表示させた。

f:id:greengreengrass:20190112182010p:plain
