QGIS電子地図操作 第2回

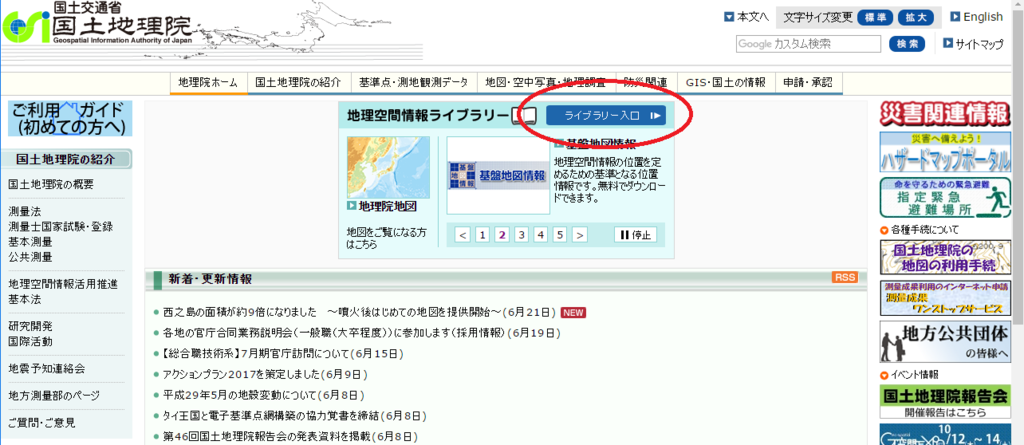

鉄道の路線図は表示できた。これでは地図の上の位置が不明確なので、国土地理院から日本地図を入手する。但しデータをダウンロードしスタンドアローンで使う場合は申請許可が必要で有料となる。そこでKMLサーバーからネットワークにて使用することにする。国土地理院のHP以下から「ライブラリー入口」をクリック

f:id:greengreengrass:20170627151800p:plain

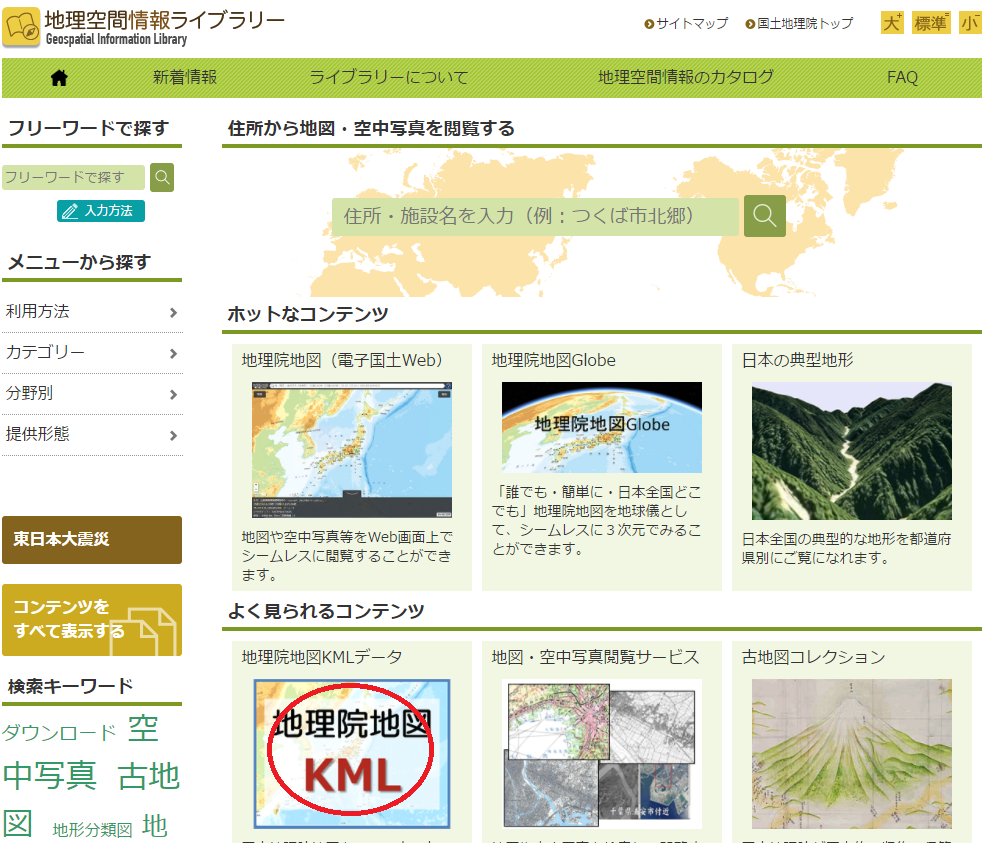

次のウィンドウで「地理院地図KML」をクリック

f:id:greengreengrass:20170627151820p:plain

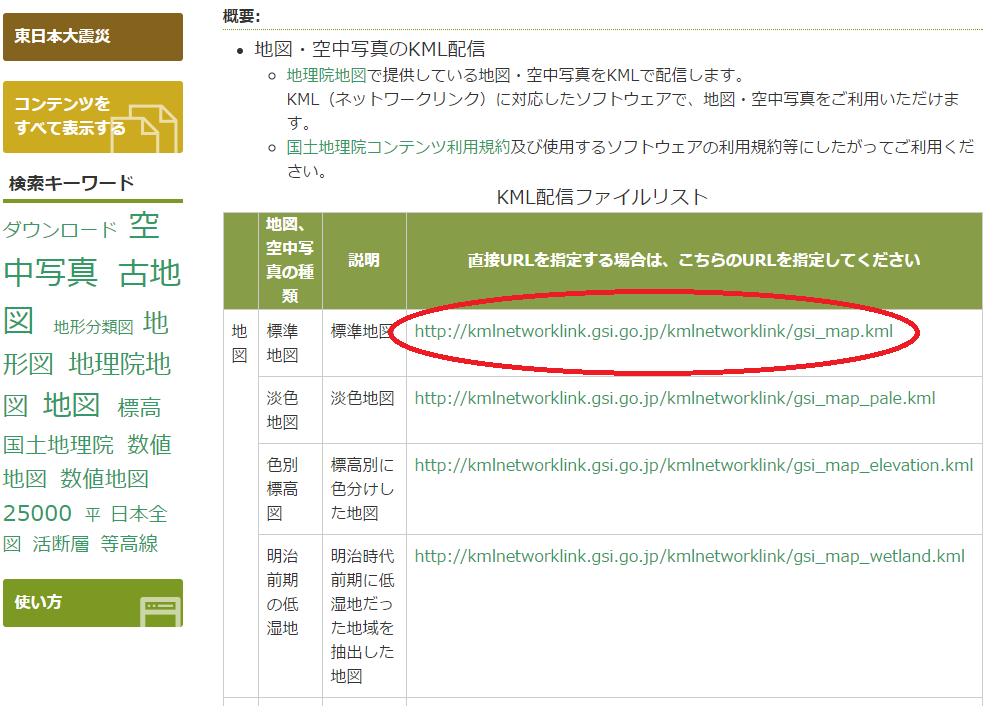

開いたページにある「標準地図」のURLをクリックすると、仮ダウンロードが始まる。ただしこれはサーバーへのリンク情報となっている。申請済み許可があればクリックするとダウンロードが始まる。

f:id:greengreengrass:20170627151836p:plain

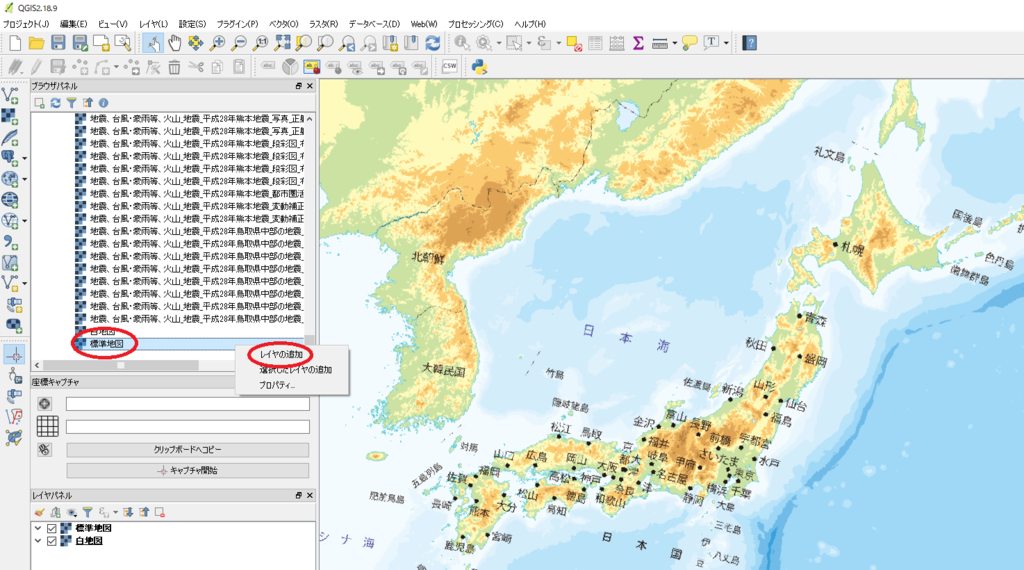

PCのダウンロードフォルダに「GSI_map_elevation.kml」というファイルで解凍される。QGISを展開すると、「ブラウザパネル」に「WMS」というフォルダが作成され中に「地理院地図」がありその中に「標準地図」があるのがわかる。

f:id:greengreengrass:20170627155225p:plain
「標準地図」を選択し右クリック、そして「レイヤの追加」をすれば地図ビューに標準地図が表示される。(注意 上記は全体を表示するために地図を少し回転させている)

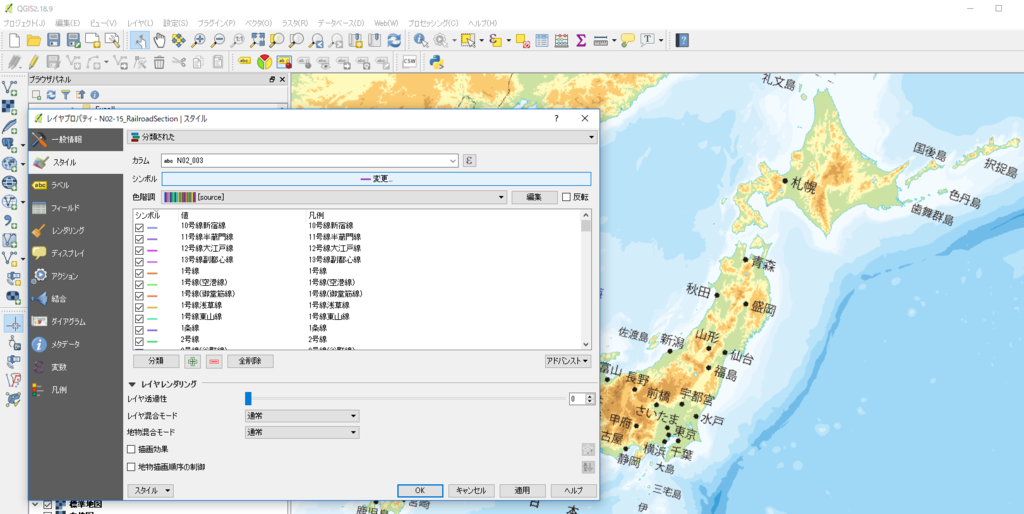

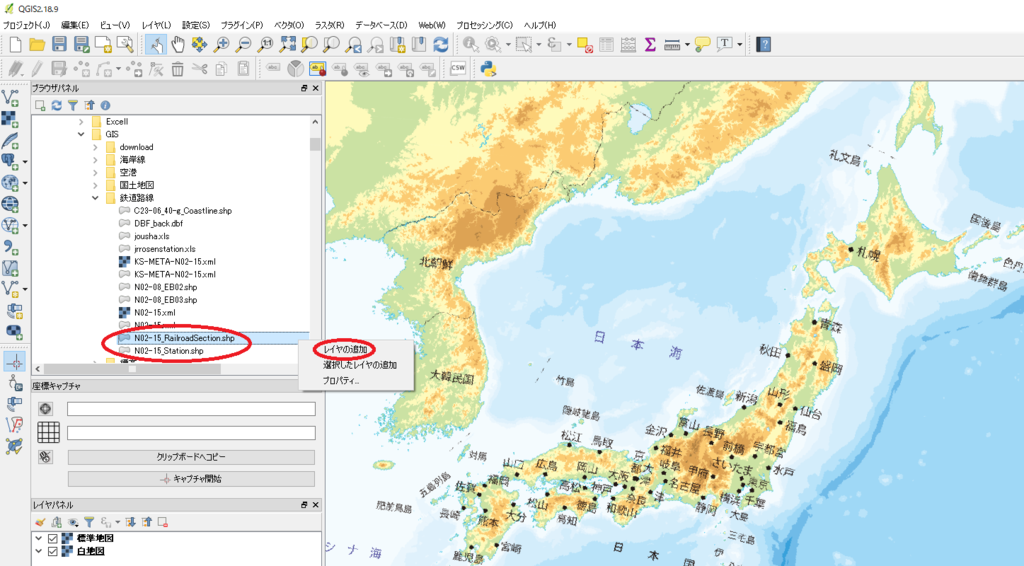

これに前回国土交通省の「国土数値情報」をダウンロード(こちらはまさしくダウンロード)した「N02-15_RailroadSection.shp」と「N02-15_Station.shp」をレイヤの追加し、

f:id:greengreengrass:20170627162623p:plain

f:id:greengreengrass:20170627162215p:plain

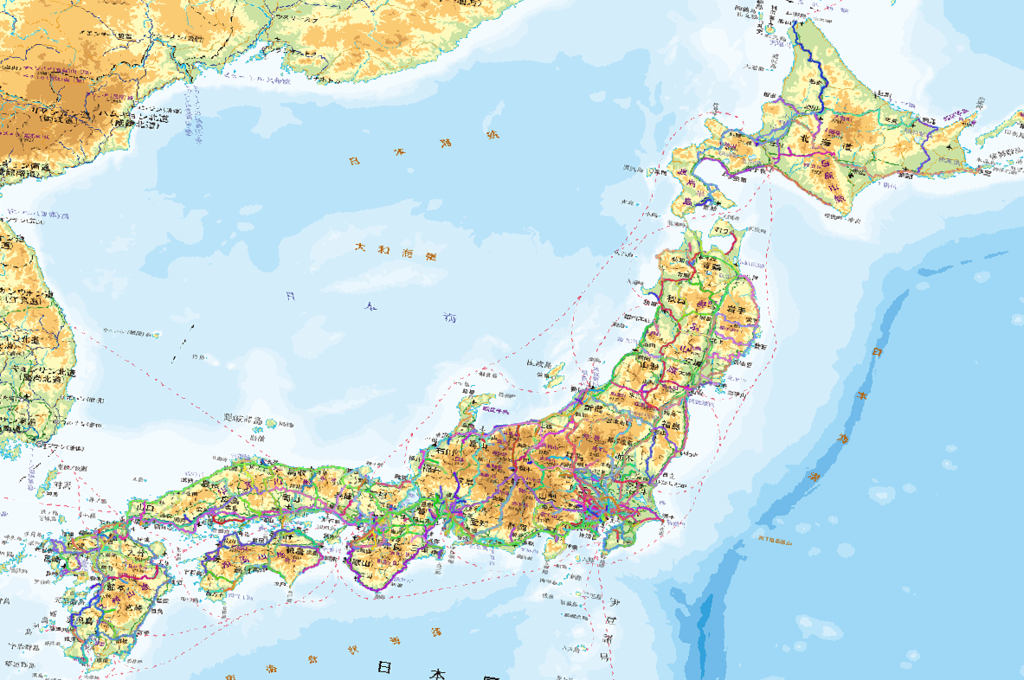

上記のプロパティで設定すれば地図の上に鉄道が表示される。

f:id:greengreengrass:20170627162259p:plain
表示されるのは「レイヤパネル」にある順(上を優先)に表示されるので上記「標準地図」を下位にすると上位のレイヤが表示される。

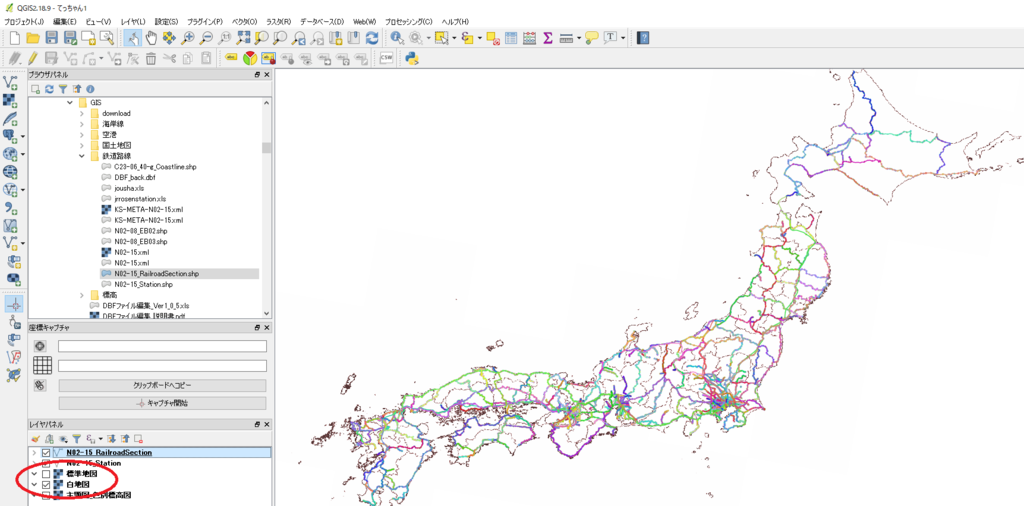

 また次の例のように上位にある「標準地図」のチェックを外すと下位の白地図が表示される。

f:id:greengreengrass:20170627163330p:plain
